Uno schema elettrico è una rappresentazione simbolica di un circuito elettrico o elettronico abitualmente creato utilizzando un software di schemi elettrici efficiente e mostra la connessione di ciascun componente per far sì che il dispositivo funzioni correttamente. In uno schema elettrico, ciascun componente viene indicato dalla sua icona specifica, conosciuta a livello globale e aziendale, che non richiede quindi alcun tipo di etichetta tranne che per i valori numerici che potrebbero dipendere dal compito performante.
6 Creatori di Schemi Elettrici Consigliati
In questa sessione discutiamo brevemente dei 6 creatori di schemi elettrici più efficienti, disponibili attualmente sul mercato. Ecco sei programmi gratuiti per disegnare schemi elettrici adatti a diversi tipi di utenti, dai principianti che disegnano i loro primi schemi di circuiti agli ingegneri in cerca di progetti professionali.
Ecco i top 6 creatori di schemi elettrici:
1. EdrawMax
Il primo della lista è EdrawMax. Questo software di schemi elettrici non è solamente in grado di creare rappresentazioni grafiche dei circuiti ma ti aiuta anche a disegnare altri diagrammi, inclusi quelli di flusso, le planimetrie, gli organigrammi, ecc. È quindi utile per studenti e professionisti di tutti i settori come ingegneria del software, informatica, edilizia, architettura industriale, per nominarne alcuni. La parte migliore è l'interfaccia simile a MS Office che ti fa ‘sentire a casa’ mentre utilizzi il software.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>2. CircuitMaker
CircuitMaker è uno strumento gratuito di progettazione PCB di Altium che privilegia la collaborazione basata sulla comunità. Supporta la progettazione PCB avanzata e consente di passare facilmente dalla progettazione del circuito alla produzione vera e propria. Puoi anche sfruttare i progetti condivisi dagli utenti per avviare rapidamente i tuoi progetti. Sebbene il suo utilizzo sia limitato a fini commerciali, offre funzionalità sufficienti per scopi didattici o hobbistici.
3. LTspice
LTspice è un potente strumento per la progettazione e la simulazione di circuiti analogici. Offre funzionalità di analisi avanzate e può simulare le prestazioni di circuiti analogici complessi. È particolarmente utile per la progettazione di alimentatori ed è un programma ampiamente utilizzato dagli ingegneri professionisti. È ottimo per gli utenti avanzati, ma potrebbe risultare un po' complicato per i principianti.
4. Visual Paradigm
Visual Paradigm è considerabile uno degli strumenti più efficienti al giorno d'oggi. Anche se è presente sia una versione desktop che online, la maggior parte degli utenti preferiscono l'ultima in modo da rimanere aggiornati con tutte le aggiunte che gli sviluppatori tendono ad effettuare spesso.
5. CircuitLab
CircuitLab è un vero software di schemi elettrici che rispecchia a pieno il suo nome. Di semplice utilizzo, questo strumento online è dedicato solamente agli schemi elettrici. A differenza di altri, CircuitLab ti permette di simulare lo schema che vuoi creare, aiutandoti quindi a controllare la correttezza dei circuiti prima di andare avanti ed investire tempo e fondi nell'implementazione pratica in un ambiente produttivo.
6. Schematics
Schematics è un altro software di schemi elettrici con base web, al quale si può accedere iscrivendosi al portare tramite account Google, Facebook o Twitter. Anche se non è disponibile una versione desktop o un'estensione web che rendono utilizzabile Schematics in modalità offline, lo strumento è gratuito e lo schema creato può essere utilizzato per scopi personali o commerciali.
6 Creatori di Schemi Elettrici Consigliati

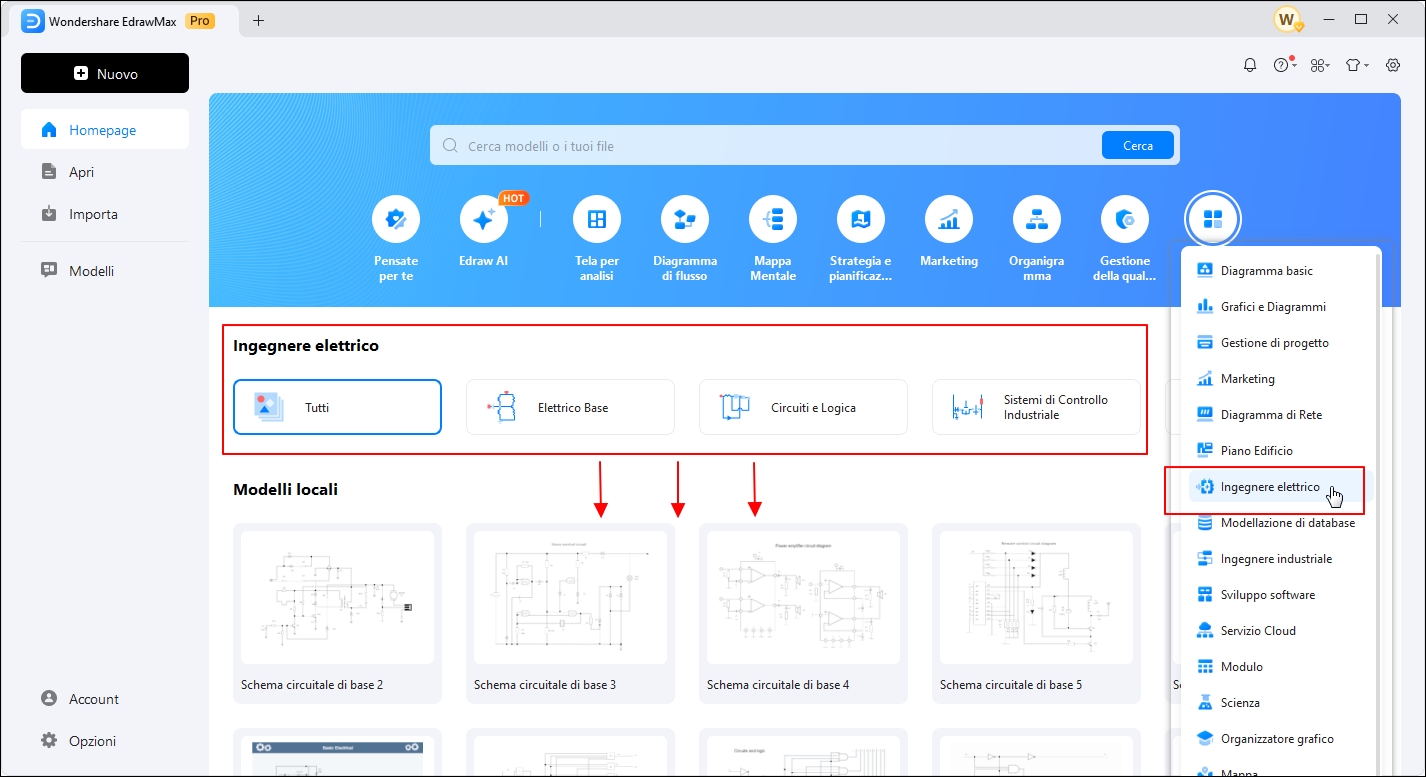

Passo 1 Installa e apri EdrawMax. Seleziona [Ingegneria elettrica > Schema elettrico di base] dalla schermata iniziale e usare un modello adatto alle tue esigenze, oppure crea uno.
Passo 2 Una volta avviato il progetto, seleziona i simboli rilevanti per il tuo schema dalla libreria dei simboli sul lato sinistro di EdrawMax. Sono disponibili numerosi simboli di componenti elettrici ed elettronici, che consentono di trovare facilmente tutti gli elementi necessari per la progettazione del circuito.

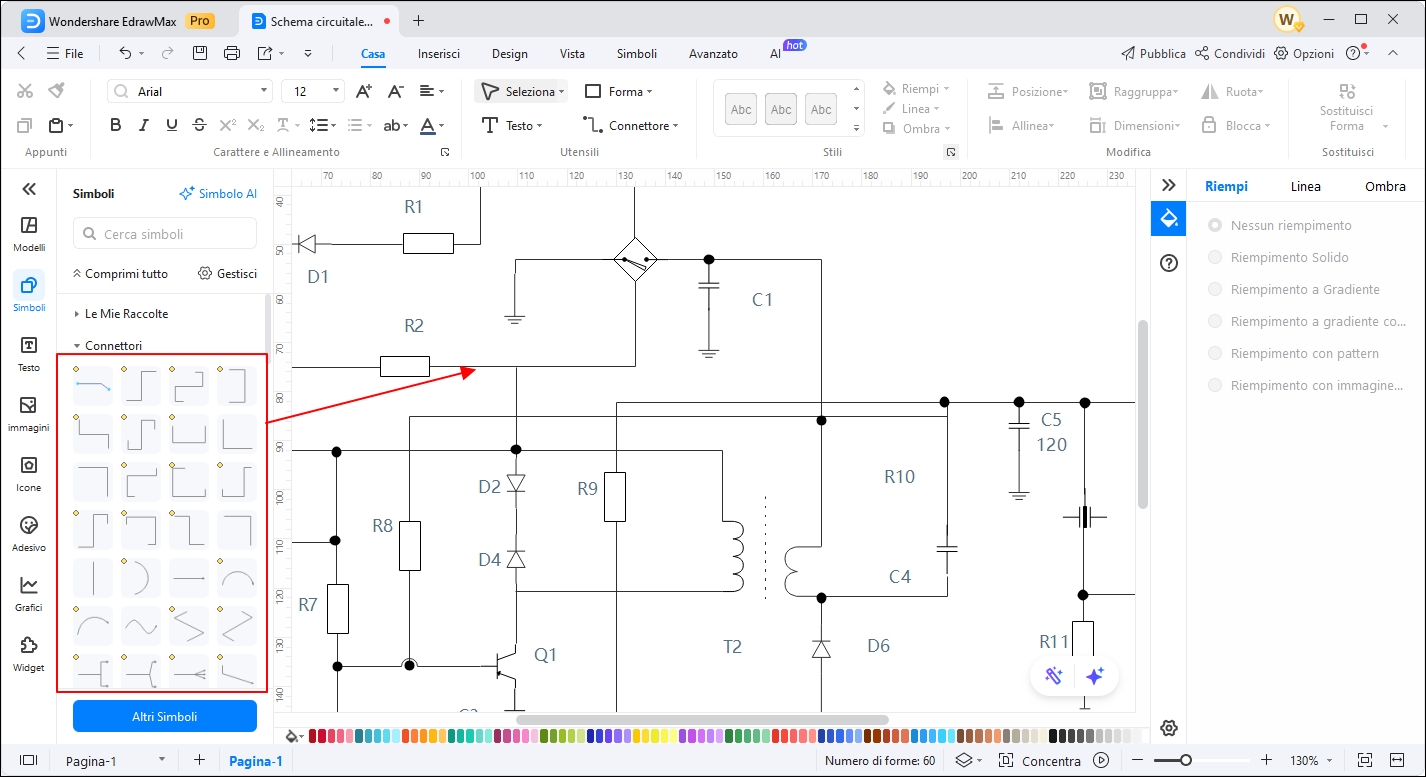

Passo 3 Le connessioni tra i componenti sono fondamentali nella progettazione dei circuiti. È possibile creare automaticamente una linea di connessione selezionando i punti di inizio e fine da collegare.
Passo 4 Salva il progetto e esporta in un formato che ti piace.
Come disegnare uno schema elettrico con EdrawMax
Dopo una breve introduzione su alcuni dei migliori e più consigliati strumenti per disegnare schemi elettrici, puoi dare un'occhiata a funzionalità, pro e contro che possono aiutarti a scegliere il software adatto alle tue esigenze. Considerando le descrizioni presenti sopra, puoi scegliere il migior software di schemi elettrici conveniente, completamente equipaggiato di simboli e icone ed efficiente abbastanza per soddisfare al meglio le tue esigenze. Con tutti i dettagli e costi sopracitati, EdrawMax sembra lo strumento perfetto per svolgere con facilità tutte le attività inerenti alla creazione di diagrammi/schemi.
